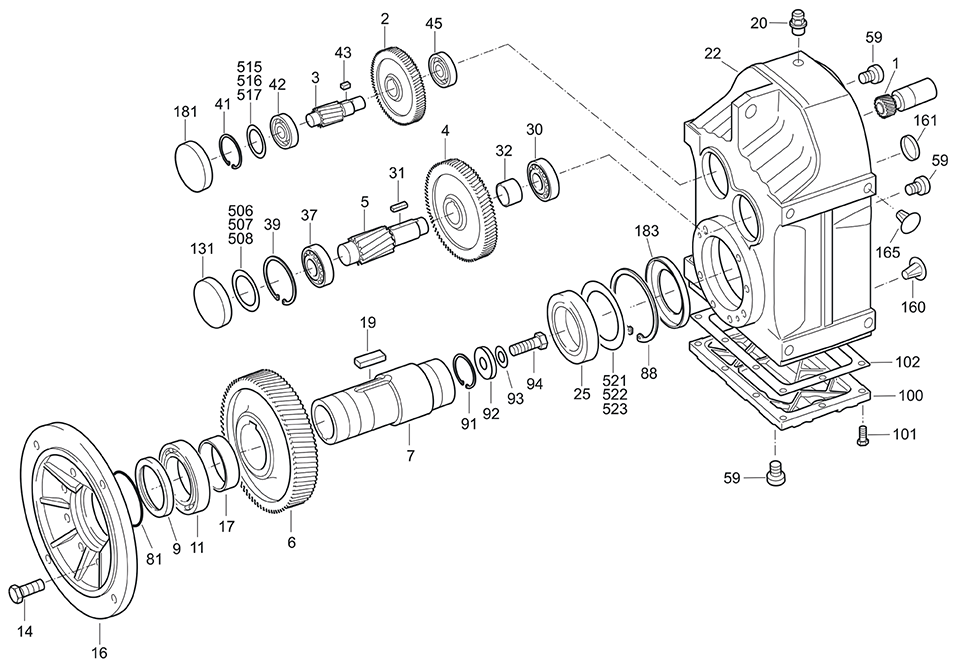

Базовая конструкция плоского редуктора серии VRP

1 - малая шестерня

59 - пробка резьбовая

2 - зубчатое колесо

81 - уплотнительное кольцо круглого сечения

3 - вал-шестерня

88 - кольцо стопорное

4 - колесо зубчатое

91 - кольцо стопорное

5 - вал-шестерня

92 - шайба

6 - колесо зубчатое

93 - шайба пружинная

7 - полый вал со шпоночным пазом

94 - винт с шестигранной головкой

9 - манжета

100 - крышка редуктора

11 - подшипник качения

101 - винт с шестигранной головкой

14 - винт с шестигранной головкой

102 - прокладка уплотнительная

16 - фланец выходной

131 - заглушка

17 - втулка распорная

160 - пробка

19 - шпонка призматическая

161 - заглушка

20 - клапан воздушный

165 - пробка

22 - корпус редуктора

181 - заглушка

25 - подшипник качения

183 - манжета

30 - подшипник качения

506 - шайба установочная

31 - шпонка призматическая

507 - шайба установочная

32 - втулка распорная

508 - шайба установочная

37 - подшипник качения

515 - шайба установочная

39 - кольцо стопорное

516 - шайба установочная

41 - кольцо стопорное

517 - шайба установочная

42 - подшипник качения

521 - шайба установочная

43 - шпонка призматическая

522 - шайба установочная

45 - подшипник качения

523 - шайба установочная
