УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ
- нагрузка постоянная и переменная, одного направления и реверсивная;
- частота вращения входного вала не более 1500 об/мин;
- работа с периодическими остановками и длительная до 24 часов в сутки;
- климатические исполнения У,Т для категорий размещения 1-3 и климатическое исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69;
- вращение валов в любую сторону;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3.
Паспорт

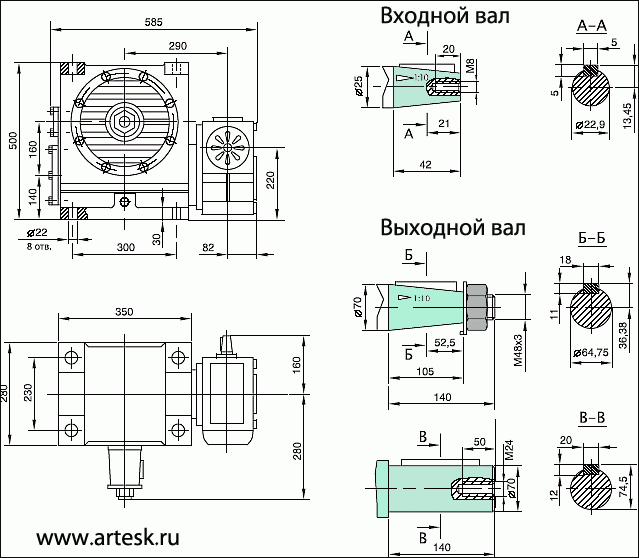

Габаритные и присоединительные размеры

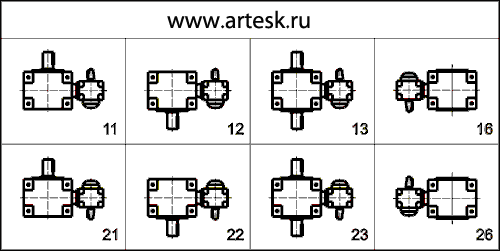

Варианты сборки

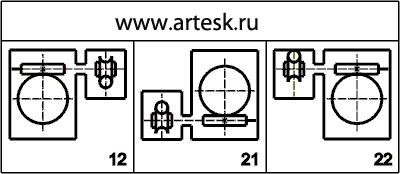

Варианты сборки червячных пар
Технические характеристики
Параметр |
Передаточное число (i) |
100 |
125 |
160 |
200 |
250 |
400 |
630 |
1000 |
1600 |
2500 |
4000 |
Номинальный крутящий момент на выходном валу, Н.м при ПВ>63% |
2500 |
3150 |
3150 |
3550 |
3550 |
3550 |
4000 |
4000 |
4000 |
3550 |
2800 |
при ПВ<63% |
3100 |
3800 |
3150 |
3550 |
3700 |
4500 |
4400 |
5000 |
5300 |
5450 |
4000 |
при ПВ=40% |
3500 |
4200 |
3150 |
3550 |
4100 |
4600 |
4600 |
5150 |
5300 |
5450 |
4000 |
при ПВ=25% |
3700 |
4500 |
3150 |
3550 |
4600 |
4600 |
4600 |
5150 |
5300 |
5450 |
4000 |
при ПВ=16% |
3995 |
5000 |
3150 |
3550 |
5150 |
4600 |
4800 |
5150 |
5300 |
5450 |
4000 |
КПД, % при ПВ>63% |
77 |
74 |
73 |
68 |
65 |
60 |
55 |
50 |
35 |
30 |
22 |
Термическая мощность, кВт при ПВ>63% |
3,15 |
3,15 |
3,15 |
3,47 |
2,90 |
2,90 |
2,05 |
1,24 |
1,09 |
0,92 |
0,92 |
Масса редуктора: 186,5 килограмм.
