Двухступенчатые мотор-редукторы 4МЦ2С-63, 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125: характеристики, устройство, принцип работы, стоимость в городе Санкт-Петербург

4МЦ2С, 4МЦ2С-63, 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125
Цилиндрические мотор-редукторы серии 4МЦ2С-63, 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125 предназначены для получения необходимых угловых скоростей с определённым крутящим моментом. Применяются преимущественно в промышленных установках в качестве механического электропривода. Для получения разных крутящих моментом в линейке определенных частот вращения изготавливаются разные типоразмеры. Наша компания осуществляет продажу четырех типоразмеров с различными вариантами крепления. Все редукторы имеют сертификаты качества и разрешения на эксплуатацию в промышленных установках.



Техническое описание

Условия применения

Габаритные и присоединительные размеры

Технические характеристики

Монтажное исполнение

Паспорт



Техническое описание

Мотор-редукторы серии 4МЦ2С имеют превосходные показатели КПД и поэтому могут эксплуатироваться в длительном режиме. Во время работы механизм редуктора постоянно смазывается маслом, что исключает нагрев и потерю момента. Редукторы имеют удобное для монтажа крепление, а передача энергии от двигателя к нагрузке происходит по соосной схеме.



УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

  • Нагрузка постоянная или изменяемая не превышающая максимальный момент
  • реверс в обе стороны, без изменений рабочих характеристик
  • климатические условия соответствуют ГОСТ 15150-69 (У2, У3, Т2)
  • Время работы редуктора от 8 до 24 часов в сутки, при достижении пиковых температурных значений делаются кратковременные перерывы
  • условия работы не более 1000 метров над уровнем моря



Мотор-редукторы 4МЦ2С-63

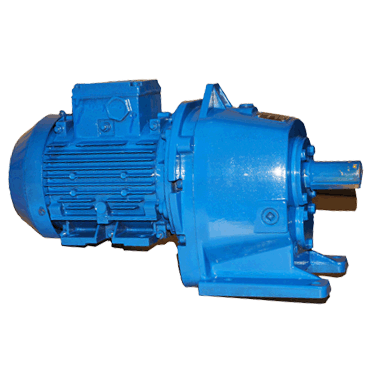

Внешний вид 4МЦ2С-63

Мотор-редукторы 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125

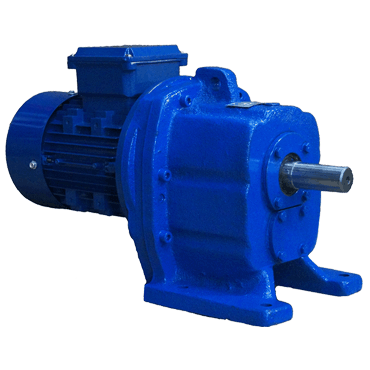

Внешний вид 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125

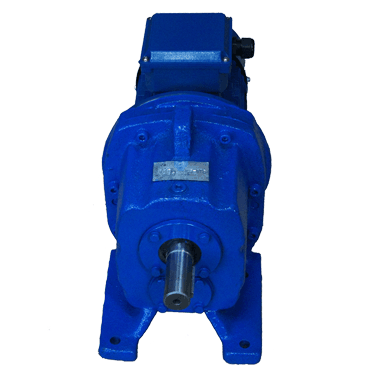

Мотор-редукторы 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125



Габаритные и присоединительные размеры

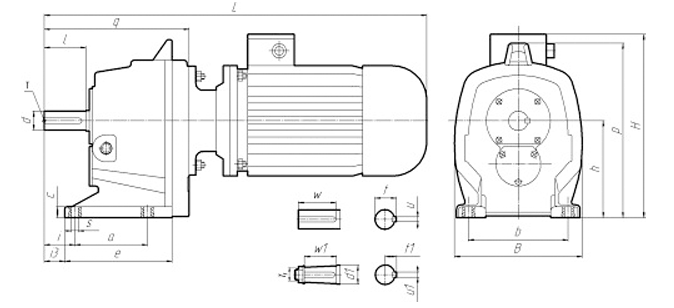

4МЦ2С-63 G110 - на лапах

4МЦ2С-63 G110 - на лапах

Присоединительные размеры(мм)
Габаритные размеры (мм)
a
b
c
e
s
h
i
i3
L
B
H
p
q
110
150
16
160
12
140
48
33
527-623
200-250
257-275
260
220



4МЦ2С-63 G310 - фланцевое исполнение

4МЦ2С-63 G310 - фланцевое исполнение

Присоединительные размеры(мм)
Габаритные размеры (мм)
a1
b1
c1
e1
f1
s1
h1
i2
L
B
H
p
q
200
130
12
185
5
11
140
69
527-623
200-250
257-275
260
220



Размеры выходного вала
Цилиндрический
d
t
u
l
w
T
28
31
8
60
58
M10-7Н
Конический
d1
t1
u1
l
w1
T1
28
14,9
5
60
42
M16x1,5-8g


4МЦ2С-80 G110 - на лапах

4МЦ2С-80 G110 - на лапах

Присоединительные размеры (мм)
Габаритные размеры (мм)
a
b
c
e
s
h
i
i3
L
B
H
p
q
115
180
18
175
15
170
75
53
584-700
250
300-317
300
262



4МЦ2С-80 G310 - фланцевое исполнение

4МЦ2С-80 G310 - фланцевое исполнение

Присоединительные размеры (мм)
Габаритные размеры (мм)
a1
b1
c1
e
s
h1
i2
f1
L
B
H
p
q
250
180
14
240
14
168
90
5
584-700
250
300-317
308
262



Размеры выходного вала
Цилиндрический
d
t
u
l
w
T
35
38
10
80
75
М12-7Н
Конический
d1
t1
u1
l
w1
T1
35
18,5
6
80
58
М20х1,5-8g

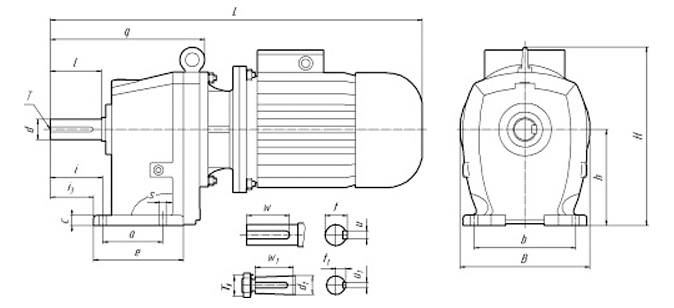

4МЦ2С-100 G110 - на лапах

4МЦ2С-100 G110 - на лапах

Присоединительные размеры (мм)
Габаритные размеры (мм)
a
b
c
e
s
h
i
i3
L
B
H
q
130
210
22
195
14
212
110
90
717-767
250-350
390
317

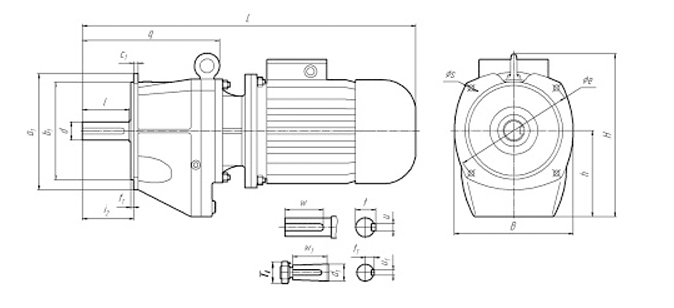

4МЦ2С-100 G310 - фланцевое исполнение

4МЦ2С-100 G310 - фланцевое исполнение

Присоединительные размеры (мм)
Габаритные размеры (мм)
a1
b1
c1
e
s
h
i2
f1
L
B
H
q
270
230
14
275
14
210
120
7
717-767
250-350
390
317



Размеры выходного вала
Цилиндрический
d
t
u
l
w
T
45
48,5
14
110
104
M16-7Н
Конический
d1
t1
u1
l
w1
T1
45
23,45
12
110
82
M30x2-8g

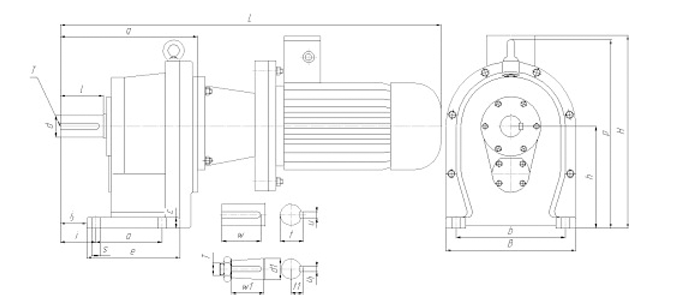

4МЦ2С-125 G110 - на лапах

4МЦ2С-125 G110 - на лапах

Присоединительные размеры (мм)
Габаритные размеры (мм)
a
b
c
e
s
h
i
i3
L
B
H
p
q
160
280
28
235
19
265
105
80
810-1055
350
485
355

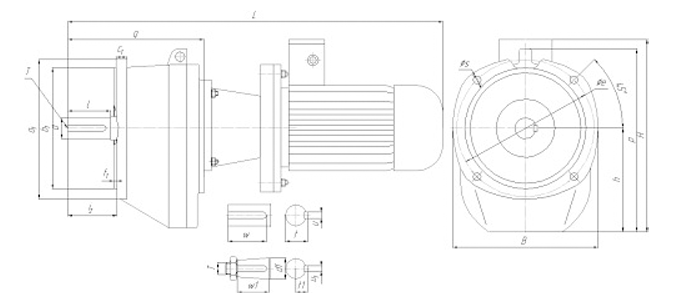

4МЦ2С-125 G310 - фланцевое исполнение

4МЦ2С-125 G310 - фланцевое исполнение

Присоединительные размеры (мм)
Габаритные размеры (мм)
a1
b1
c1
e
f1
s
h
i2
L
B
H
p
q
360
300
20
350
5
18
260
105
810-1055
360
480-520
475
355



Размеры выходного вала
Цилиндрический
d
t
u
l
w
T
55
59
16
110
100
М16-7Н
Конический
d1
t1
u1
l
w1
T1
55
28,9
16
110
82
М36х3-8g



Технические характеристики 4МЦ2С-63, 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125

Типоразмер

Номинальная частота вращения выходного вала, об/мин

Номинальный крутящий момент на тихоходном валу, H*м

Радиальная консольная нагрузка на конце тихоходного вала, Н

Масса без смазки, не более, кг

Типоразмер двигателя

Мощность двигателя

КПД мотор-редуктора, %, не менее

4МЦ2С-63

28

175

3300

21

АИР71В6Р3

0,55

66

35,5

140

3000

21

АИР71В6Р3

66

190

3500

27

АИР80А6Р3

0,75

68

45

113

2600

21

АИР71В6Р3

0,55

66

154

3100

27

АИР80А6Р3

0,75

68

56

96

2400

21

АИР71А4Р3

0,55

140

3000

АИР71В4Р3

0,75

73

206

3400

27

АИР80А4Р3

1,1

71

75

2100

21

АИР71А4Р3

0,55

72

105

2600

АИР71В4Р3

0,75

73

148

3000

27

АИР80А4Р3

1,1

90

57

1800

21

АИР71А4Р3

0,55

72

78

2200

АИР71В4Р3

0,75

73

112

2600

27

АИР80А4Р3

1,1

153

3100

АИР80В4Р3

1,5

75

112

47

1700

21

АИР71А4Р3

0,55

72

65

2000

АИР71В4Р3

0,75

73

92

2300

27

АИР80А4Р3

1,1

128

2400

АИР80В4Р3

1,5

75

187

3400

32

АИР90L4Р3

2,2

78

125

43

1600

21

АИР71А4Р3

0,55

72

59

1900

АИР71В4Р3

0,75

73

84

2300

27

АИР80А4Р3

1,1

114

2600

АИР80В4Р3

1,5

75

159

3100

АИР80В2Р3

2,2

80

140

37

1500

21

АИР71А4Р3

0,55

72

52

1800

АИР71В4Р3

0,75

73

73

2100

27

АИР80А4Р3

1,1

101

2500

АИР80В4Р3

1,5

75

149

3100

АИР80В2Р3

2,2

80

180

27

1300

16

АИР63В2

0,55

72

36

1500

21

АИР71А2Р3

0,75

75

53

1800

АИР71В2Р3

1,1

73

2100

27

АИР80А2Р3

1,5

74

107

2500

АИР80В2Р3

2,2

86

150

3000

32

АИР90L2Р3

3,0

81

224

22

1100

16

АИР63В2

0,55

72

29

1300

21

АИР71А2Р3

0,75

75

46

1700

АИР71В2Р3

1,1

63

1900

27

АИР80А2Р3

1,5

74

92

2400

АИР80В2Р3

2,2

86

125

2700

32

АИР90L2Р3

3,0

81

280

18

1000

16

АИР63В2

0,55

72

24

1200

21

АИР71А2Р3

0,75

75

36

1500

АИР71В2Р3

1,1

50

1700

27

АИР80А2Р3

1,5

74

73

2100

АИР80В2Р3

2,2

86

99

2400

32

АИР90L2Р3

3,0

81

4МЦ2С-80

28

250

4000

36

АИР90LА8Р3

0,75

72

368

4800

40

АИР90LВ8Р3

1,1

74

35,5

292

4300

368

4800

37

АИР90L6Р3

1,5

73

45

230

3800

40

АИР90LВ8Р3

1,1

74

304

4400

37

АИР90L6Р3

1,5

73

56

242

3900

37

АИР90L6Р3

1,5

73

366

4800

36

АИР90L4Р3

2,2

78

46

АИР100L6Р3

71

190

3400

37

АИР90L6Р3

1,5

73

303

4300

36

АИР90L4Р3

2,2

78

46

АИР100L6Р3

393

5000

41

АИР100S4Р3

3,0

79

90

228

3800

36

АИР90L4Р3

2,2

78

46

АИР100L6Р3

310

4200

41

АИР100S4Р3

3,0

79

112

185

3400

36

АИР90L4Р3

2,2

78

250

4000

41

АИР100S4Р3

3,0

79

332

4600

47

АИР100L4Р3

4,0

82

125

230

3800

41

АИР100S4Р3

3,0

82

307

4400

47

АИР100L4Р3

4,0

82

140

256

4000

47

АИР100L4Р3

4,0

82

302

4800

51

АИР100L2Р3

5,5

85

180

200

3500

47

АИР100L4Р3

4,0

82

43

АИР100S2Р3

84

280

4200

51

АИР100L2Р3

5,5

85

224

165

3300

43

АИР100S2Р3

4,0

84

227

3800

51

АИР100L2Р3

5,5

85

280

127

2800

47

АИР100S2Р3

4,0

84

175

3300

51

АИР100L2Р3

5,5

85

4МЦ2С-100

28

445

5300

79

АИР100L8Р3

1,5

71

655

6400

81

АИР100L6Р3

2,2

77

31,5

440

5200

79

АИР100L8Р3

1,5

71

35,5

555

6000

81

АИР100L6Р3

2,2

77

710

6700

100

АИРМ112МА6Р3

3,0

45

440

5300

81

АИР100L6Р3

2,2

77

595

6100

74

АИР100S4Р3

3,0

78

56

505

5700

74

АИР100S4Р3

3,0

78

675

6500

81

АИР100L4Р3

4,0

82

71

535

5800

81

АИР100L4Р3

4,0

82

710

6700

99

АИРМ112М4Р3

5,5

83

90

405

5100

81

АИР100L4Р3

4,0

82

545

5900

99

АИРМ112М4Р3

5,5

83

112

450

5400

99

АИРМ112М4Р3

5,5

83

620

6300

100

АИРМ112М2Р3

7,5

85

125

375

4800

99

АИРМ112М4Р3

5,5

83

537

5800

100

АИРМ112М2Р3

7,5

85

140

490

5600

160

445

5200

224

314

4400

280

244

3900

4МЦ2С-125

28

935

7700

122

АИРМ112МА6Р3

3,0

77

1245

8800

126

АИРМ112МВ6Р3

4,0

79

35,5

975

7800

126

АИРМ112МВ6Р3

4,0

79

1340

9200

148

АИРМ132S6Р3

5,5

83

45

780

700

126

АИРМ112МВ6Р3

4,0

79

1120

8400

127

АИРМ112М4Р3

5,5

83

56

880

7400

127

АИРМ112М4Р3

5,5

83

148

АИРМ132S6Р3

5,5

83

1200

8700

151

АИРМ132S4Р3

7,5

84

71

960

7800









1410

9400

166

АИРМ132М4Р3

11,0

85

90

775

7000

151

АИРМ132S4Р3

7,5

84

1140

8500

166

АИРМ132М4Р3

11,0

85

112

895

7500

166

АИРМ132М4Р3

11,0

85

1210

8700

206

АИРМ160S4Р3

15,0

84

140

704

6600

166

АИРМ132М4Р3

11,0

85

940

7700

206

АИРМ160S4Р3

15,0

84

1165

8600

228

АИРМ160М4Р3

18,5

86

180

557

5900

160

АИРМ132М2Р3

11,0

84

760

6900

206

АИРМ160S4Р3

15,0

84

940

7700

228

АИРМ160S4Р3

15,0

84

224

447

5200

160

АИРМ132М2Р3

11,0

84

609

6100

197

АИРМ160S2Р3

15,0

752

6800

207

АИРМ160М2Р3

18,5

86


Монтажное исполнение

Монтажное исполнение

Двухступенчатые цилиндрические редукторы 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250

Одноступенчатые цилиндрические редукторы серии ЦУ-100, ЦУ-160, ЦУ-200, ЦУ-250

Двухступенчатые цилиндрические редукторы серии 1Ц2У-315Н, 1Ц2У-355Н, 1Ц2У-400Н, 1Ц2Н-450, 1Ц2Н-500

Трехступенчатые цилиндрические редукторы ЦЗУ-160, ЦЗУ-200, ЦЗУ-250

Одноступенчатые червячные редукторы серии 1Ч-63А

Одноступенчатые червячные редукторы Ч-100, Ч-125, Ч-160

Одноступенчатые червячные редукторы 1Ч-160

Двухступенчатые редукторы Ч2-160

Редукторы червячные одноступенчатые 4Ч-80

Одноступенчатые червячные редукторы Ч-80

Одноступенчатые червячные редукторы 2Ч-40, 2Ч-63, 2Ч-80

Цилиндрические соосные мотор-редукторы MTC A

Цилиндрические соосные мотор-редукторы R (RF)

Двухступенчатые мотор-редукторы 4МЦ2С, 4МЦ2С-63, 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125

Цилиндрические мотор-редукторы 1МЦ2С, 1МЦ2С-63, 1МЦ2С-80, 1МЦ2С-100, 1МЦ2С-125

Цилиндрические плоские мотор-редукторы серии F

Мотор-редукторы планетарные тип: 3МП-31,5; 3МП-40; 3МП-50; 3МП-63; 3МП-80; 3МП-100; 3МП-125

Мотор-редукторы планетарные двухступенчатые МПО2М-10, МПО2М-15

Мотор-редукторы планетарные одноступенчатые типа МПО1М-10

Мотор-редукторы планетарные МРВ-02 и МРВ-04

Волновые мотор-редукторы ЗМВз

Цилиндро-конические мотор-редукторы K



Вы можете купить необходимое оборудование в наших филиалах.

Челябинск Екатеринбург Казань
Курск Нижний Новгород Новосибирск
Омск Ростов-на-Дону Самара
Саратов Санкт-Петербург Тюмень
Волгоград Киров Рязань




© 2014 Редукторы, мотор-редукторы, устройства плавного пуска, преобразователи частоты
